风电行业管路应用

常需要输送的介质分为4类：▶ 液压油     ▶ 齿轮油    ▶  冷却液      ▶  防冻油

管路应用到的部位

▶  偏航制动器

     需要输送液压油

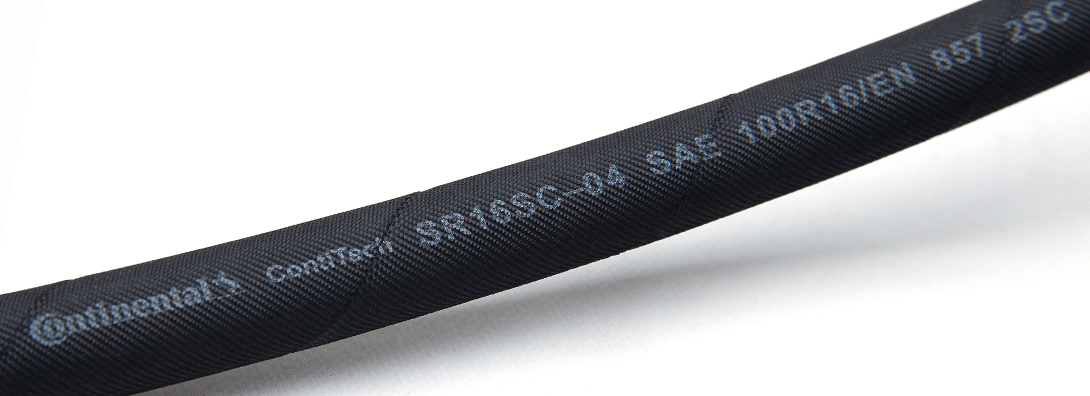

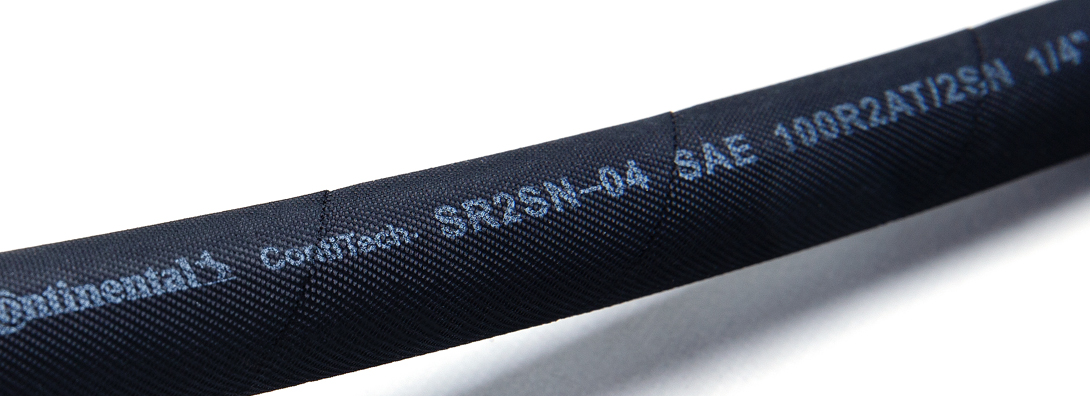

     推荐使用的产品：SR2SN、PH2SN以及SR16SC

      SR2SN

PH2SN

SR16SC

▶  机舱内部

     需要输送齿轮箱油、冷却液

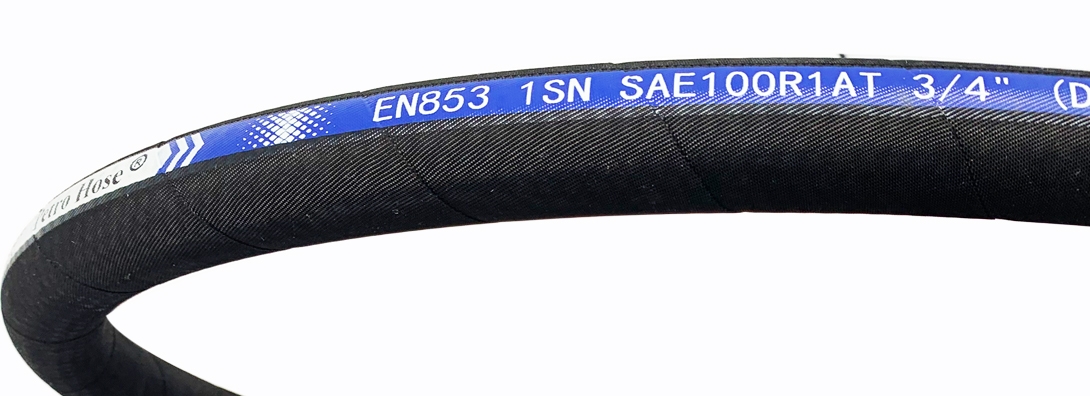

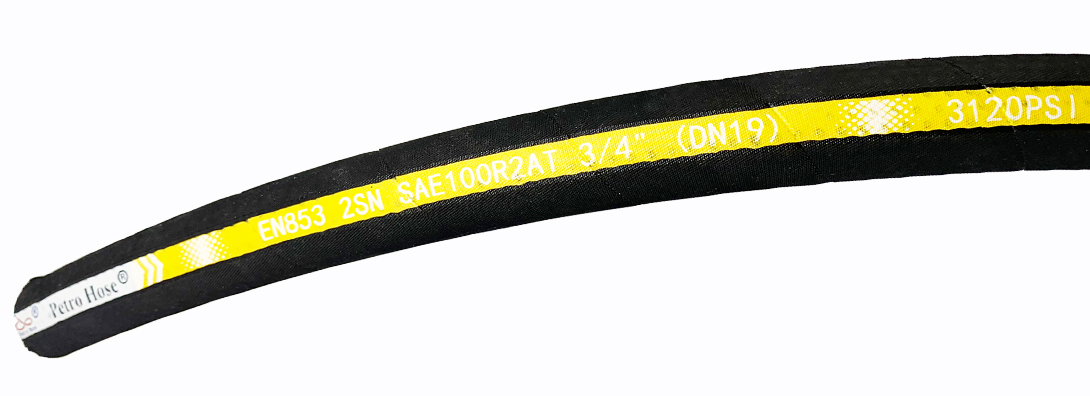

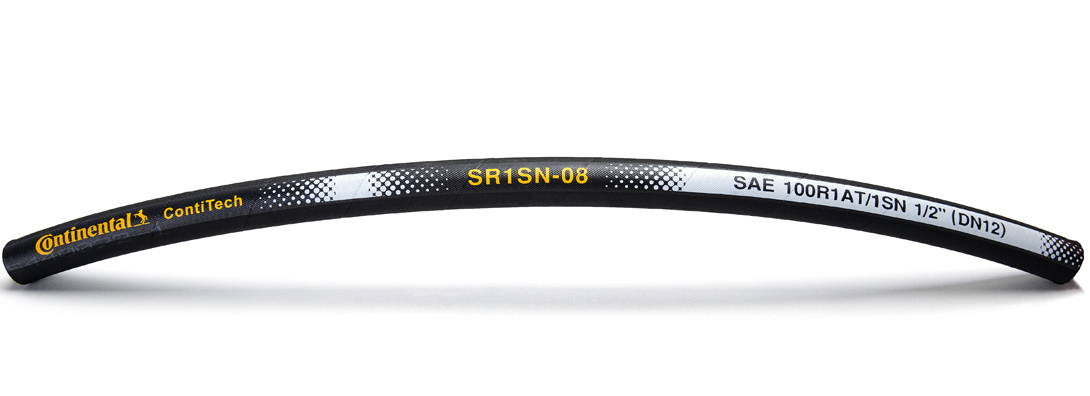

     推荐使用的产品：SR2SN、PH2SN和SR1SN、PH1SN

    SR1SN

PH1SN

▶  风轮锁定缸

     需要输送液压油

     推荐使用的产品：SR2SN、PH2SN

▶  发电机冷却

     需要输送水乙二醇冷却液

     推荐使用的产品：SR1SN、PH1SN

▶ 电流器冷却

     需要输送水乙二醇冷却液

      推荐使用的产品：Instagrip、Frontier、AFC

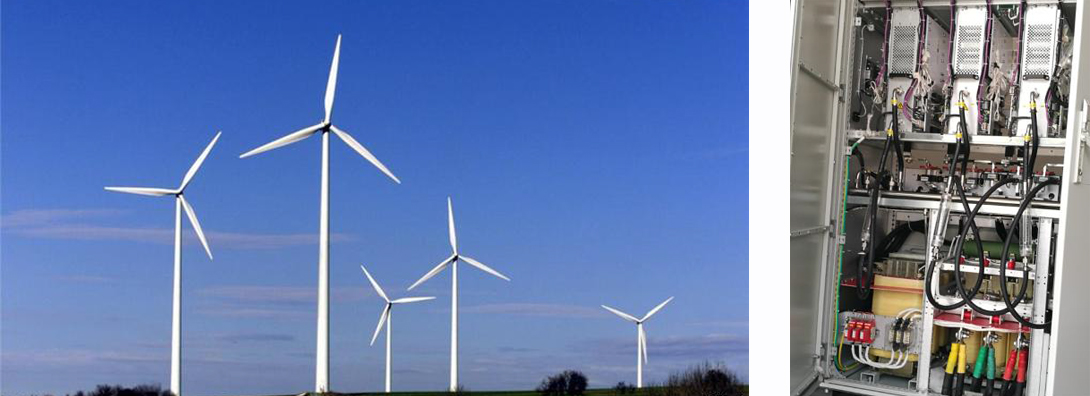

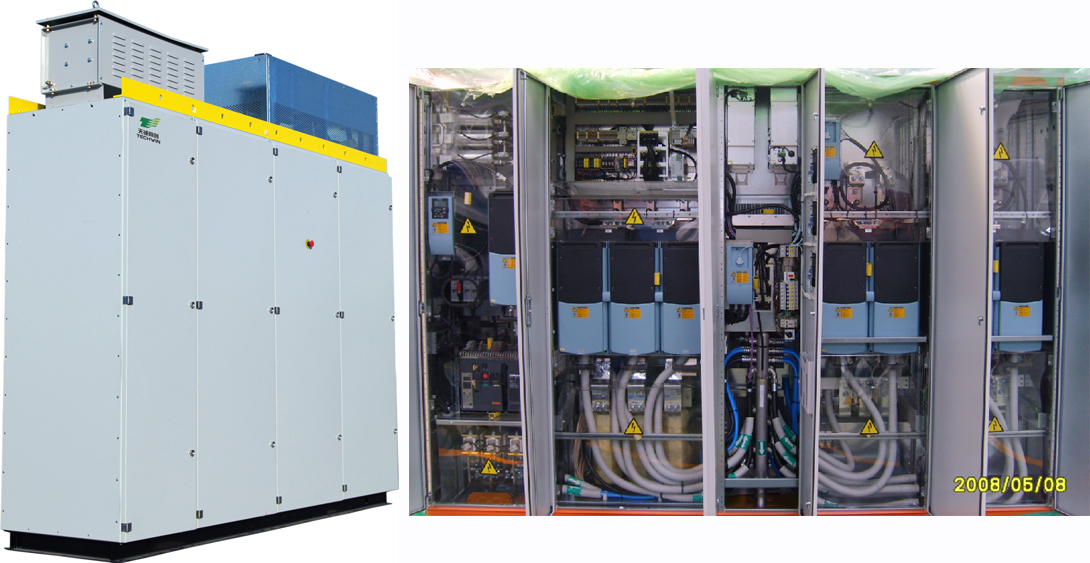

变流器采用水循环冷却方式，水冷的优点是水的比热系数大，同样体积的水和空气，在同样温升下，水吸收的热量大。

向日葵影视管路拥有专业的技术研发团队，与多家上市公司的风电研发部门密切合作，能够为客户提供定制服务。

由于金属与橡胶管的热胀冷缩率不同， 软管总成在低温状态下，极易产生渗漏，故风电设备使用的软管总成，对于耐低温的要求非常严苛。

向日葵影视管路的软管总成使用自主研发的低温专用接头WG系列。

软管总成耐低温达：-40℃，同时保证工作年限：5年，*高承压：20Bar。

推荐的产品：

Continental品牌简介：

 康迪泰克 (ContiTech ) 是全球非轮胎橡胶和塑料技术领域的主要制造商。作为一个开发合作伙伴和原厂配套制造商，该公司致力于为汽车行业、机械和仪器制造业、铁路车辆、印刷、建筑、化工和石油化工业、航海、航空及采矿业设计、开发并生产各种功能性零部件及系统。

1.Instagrip 德国马牌Push on软管

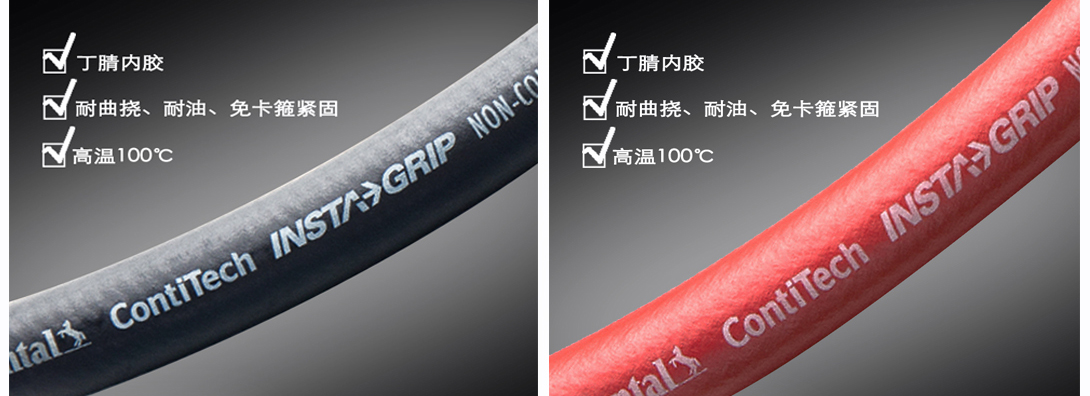

内　胶：高耐油性（RMA的A级）的耐热，以乙烯丁腈为基胶的合成橡胶CHEMIVIC。

外　胶：中/高等耐油性（RMA的B级）的黑色、黄色、绿色、蓝色、红色、灰色或白色（可定制颜色）。耐候，耐磨的合成橡胶。

增强层：单层高强度合成纤维编织层，编制角度使得软管具备高耐曲挠性，并对接头有抱紧度，不必再使用卡箍紧固。

温　度：-40°F～210°F（-40°C～99°C）

颜　色：黑　黄红蓝绿灰白（可定制颜色）

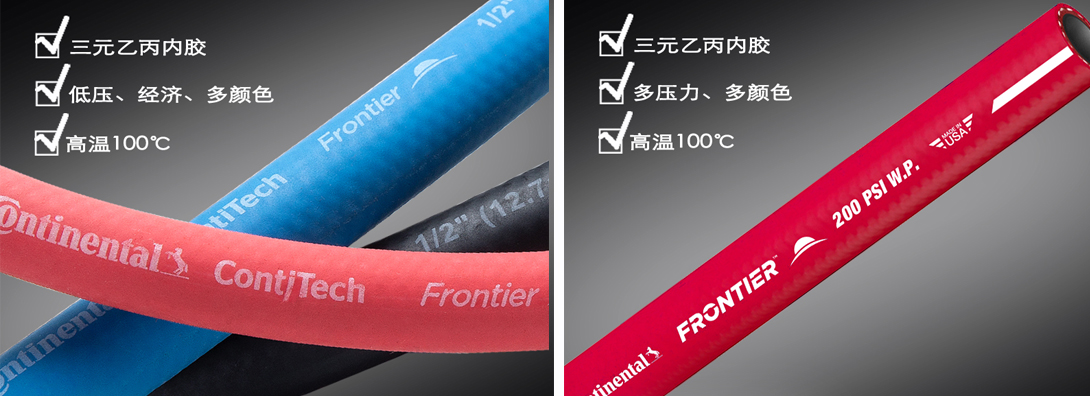

2.多颜色多压力三元乙丙橡胶管Frontier

名   称：Frontier（Horizon）

内   胶：具备中等耐油性（RMB的C等级）的以三元乙丙为基胶的合成橡胶VERSIGARD。

外   胶：具备中等耐油性（RMB的C等级）的黑、红、黄、绿或蓝色VERSIGARD。

增强层：合成纤维缠绕层，内径2''的是合成纤维编织层。

温   度：-40℉~210℉（-40℃~99℃）

  Frontier 200 颜色：黑  红  黄  蓝

PetroHose品牌简介：

向日葵影视创立于2005年3月，总部设立在江苏省常州市。公司从成立以来，始终专注于工业流体管路系统，致力于提供高可靠度的管路总成产品。主要产品为：工业软管、液压软管、软管接头、软管总成、碳钢管路总成、不锈钢管路总成、PPH管总成、尼龙管等。是一家集设计研发、生产制造、销售服务于一体的国家高新技术企业。产品广泛应用于储能、风力发电、光伏、氢能、机械手臂、自动化控制、钢铁冶金、工程机械、新能源汽车、轨道交通、食品、医药、石油、化工、环保、机械制造、纺织、印刷等行业领域。为我们的合作伙伴提供工业流体管路系统的解决方案及服务，与多家世界五百强企业成为战略合作伙伴。

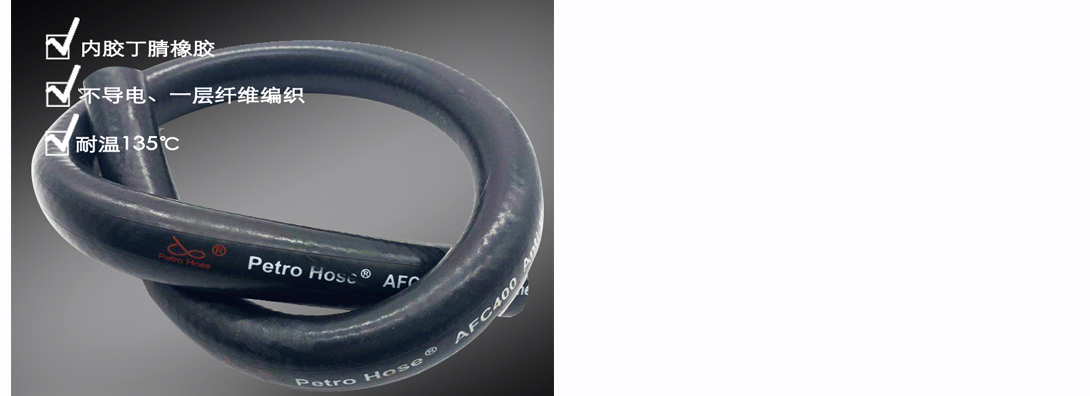

1.AFC  Anti-Flame Cooling  hose 向日葵影视品牌丁腈胶管

用　途：用于石油基类液压油、水、空气、乙二醇防冻液的多用途管。它不导电，在1000伏直流电压下，每英寸长度的小电阻大于1百万欧姆。

内　胶：黑色耐油的丁腈橡胶

外　胶：黑色耐油的氯丁橡胶

增强层：一层纤维编织层

温　度：连续作业-40℃到135℃，间歇为+149℃（不超过运行时间的10%）

▶  风电行业胶管接头

 DIN24两种90度弯1-1/2”胶管接头主要应用在齿轮箱压力侧；2-1/2”法兰接头主要应用在回油管侧。在国内主机厂，基本上使用1-1/2”DIN24度公制软管直头／90度弯头。

                                              一般的接头                                                                                                         我们的接头

关于风电行业管路系统的问与答：

1.问：你们的不锈钢管是无缝钢管还是有缝钢管？

答：我们推荐用有缝钢管，现在业内除了远景要求用无缝的，其他都改用有缝的，一，价格便宜，我司有制管线，能给予*优的价格，第二，由于管路压力较小，常规只有6-7公斤，无需用无缝钢管，第三，我司出厂100%测压，保证管路的可靠性。

2.问：贵司风电液压业务多么？有可以推荐的产品么？

答：我司风电液压较液冷进入的比较晚，主要是之前忽视了这一块的业务，但今年我司走的还算比较快，主要直供西门子歌美飒和中车风电，远景和金风的均在谈，除此之外，我司还与特力佳、川润、敏泰、南京迅联等有合作，我司可以做液压钢管和液压软管，拥有液压钢管生产车间，液压管主要是马牌和盖茨的产品。

3.问：风电现在液压管供货商都出现批量泄露，你们向日葵影视怎么去规避风险？

答：一，帕卓是100%测压，确保每件产品出厂都是合格产品，第二，液压管泄露主要集中于液压软管，出现泄露的原因也有很多种，我司为了规避此风险，采用的是原厂配套接头，即马牌用马牌接头套筒，盖茨用盖茨接头套筒，按照厂商推荐的扣压参数进行扣压，产品的可靠性要远高于国产产品，第三，我司也需要贵司提供确切的环境数据，针对环境数据，我司会挑选相对应的产品。

4.问：你们的管路一般会做哪些可靠性试验？

答：针对风电，我们出厂都会做外观检验、尺寸检验、100%气密性测试，而产品的型式试验我们会针对不同的客户提供不同的测试报告，如：高低温交变试验、高温试验、低温试验、盐雾试验、清洁度检测、温度冲击试验、兼容性试验、耐压试验、绝缘试验、老化试验、阻燃试验、爆破试验、拔脱试验、脉冲试验等。
